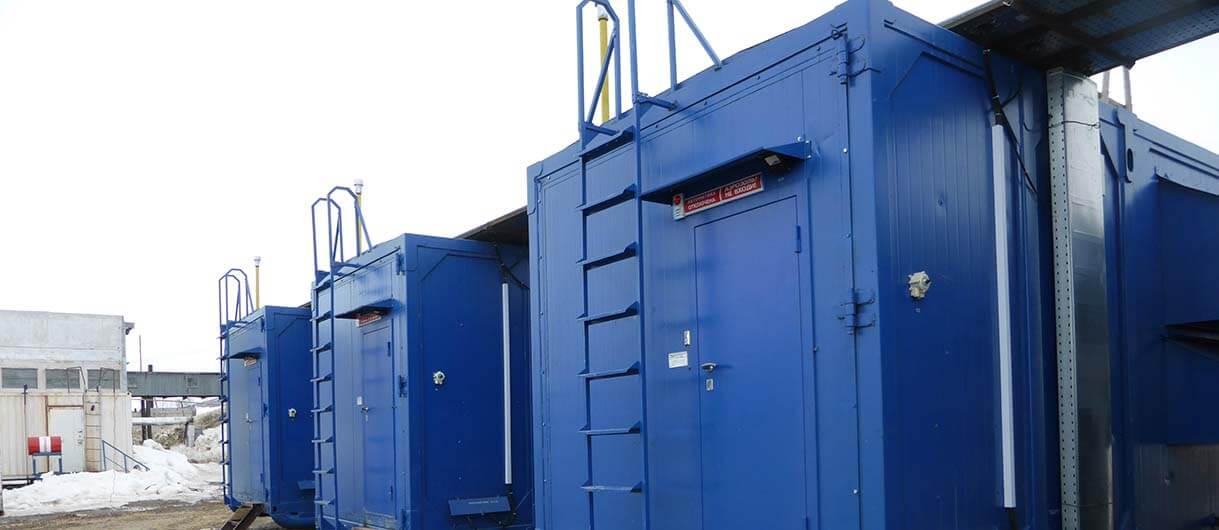

Энергокомплексы (энергоцентры) ЭТРО на базе ДГУ, предназначенных для параллельной работы в Кемерове
"Торговый Дом Электроагрегат" разрабатывает, производит, поставляет, монтирует и производит запуск многоагрегатных энергетических установок (энергоцентров) с использованием дизельных генераторов различного исполнения и различной мощности общим количеством до 32 штук.
Назначение, состав и мощность энергокомплекса
Главная цель, реализуемая при создании энергокомплексов на базе дизельных генераторов - решение инженерных задач электроснабжения объекта и оптимизация капиталовложений в автономные системы электропитания.
Энергокомплексы ЭТРО предназначены для постоянного и резервного электроснабжения предприятий и мест проживания людей во всех регионах, в т.ч. в северных:
|
Климатический пояс |
Средняя температура воздуха зимних месяцев, градусы Цельсия |
Скорость ветра в зимние месяцы, м/сек |
|---|---|---|
| 1А - "Особый" климатический пояс |
-25 |
6,8 |
| 1Б - IV климатический пояс | -41 | 1,3 |
Энергокомплекс позволяет заменить один дизель генератор большой мощности несколькими ДГУ (компонентами энергокомплекса) меньшей мощности. Суммарная мощность энергокомплекса равна или близка мощности заменяемого дизельного генератора.
Общая мощность энергомодуля, в том числе количество и характеристики дизельных электроагрегатов определяются, исходя из конкретных требований каждого заказчика.
Для создания таких установок применяются дизельные генераторы, предназначенные для параллельной работы. Для этого в конструкцию поставляемых дизель-генераторных установок внесены необходимые доработки: система управления при работе энергокомплекса в условиях переменной нагрузки должна обеспечивать оперативное изменение режимов работы двигателей и оптимальный уровень загрузки каждой ДГУ.
Система управления выполнена с использованием контроллера ComAp - InteliCompact NT MINT с блоком iAVR (Чехия), который предназначен для применения в дежурном режиме и режиме параллельной работы.
Этот контроллер обеспечивает параллельную работу до 32 генераторных установок и имеет такие функции, как деление нагрузки, оптимизация количества работающих генераторных установок в режиме параллельной работы.
Также, дизель генератор оснащен системой удаленной связи и визуализации по интерфейсу RS и укомплектован преобразователем связи RS-485 для подключения к компьютеру.
Настройка примененного контроллера позволяет решать задачи, поставленные перед нашей компанией:
- автоматическую синхронизацию при включении в параллель и автоматический прием нагрузки при параллельной работе ДЭС между собой,
- автоматическое, пропорциональное распределение активной нагрузки между ДЭС различной мощности с точностью 10% номинальной мощности меньшего по мощности агрегата. При этом системы возбуждения генераторов обеспечивают распределение реактивной мощности с точностью 10% при изменении суммарной нагрузки от 25% и выше,
- автоматическую поддержку номинальной частоты вращения и выходного напряжения генераторов во всем диапазоне нагрузок,
- плавную разгрузку ДГУ при выходе из параллельной работы.
Кроме автоматического режима мониторинга параметров и управления дизель генератором предусмотрен и ручной режим.
С учетом применения в энергокомплексах ЭТРО контроллера ComAp - InteliCompact NT MINT с блоком iAVR с возможностью контроля работы до 32 электроагрегатов, максимально возможная мощность энергокомплекса определяется моделью двигателя в составе дизельного генератора:
|
Марка дизельного двигателя, применяемая в составе ДГУ |
Максимальная мощность энергокомплекса |
|---|---|
| Cummins |
70,4 МВт |
| Mitsubishi |
57,6 МВт |
| Perkins |
57,6 МВт |
| Doosan |
19,2 МВт |
| Scania |
17,9 МВт |
Преимущества энергокомплекса перед единичными дизельными генераторами
Использование энергокомплекса в конечном результате приводит к оптимизации затрат за счет:
- Надежности энергокомплекса в случае выхода из строя одной единицы оборудования. В этом случае на время ремонта или планового обслуживания существует возможность перераспределения нагрузки между рабочими компонентами энергокомплекса.
- Снижения затрат на техническое обслуживание (ТО) и ремонт единицы оборудования:
- на содержание склада запасных частей и расходных материалов за счет однотипности обслуживаемого оборудования,
- единицы стоимости запасных частей и расходных материалов за счет уменьшения мощности используемых дизельных электроагрегатов и, соответственно, за счет уменьшения стоимости единицы запасных частей или расходных материалов,
- экономии расходных материалов, в т.ч. масел, за счет увеличения интервалов между ТО каждой единицы оборудования,
- за счет возможности одновременного проведения ТО на нескольких компонентах энергокомплекса.
- Экономии топлива и масел:
- в период сезонных снижений электропотребления,
- в период суточных снижений электропотребления.
- Увеличения срока службы и ресурса оборудования за счет:
- оптимального распределения нагрузки (в соответствии с технической документацией производителей дизельных двигателей оптимальная нагрузка составляет 75-80% от номинальной мощности),
- равномерного распределения наработки (количества моточасов) на каждую единицу оборудования,
- исключение работы ДГУ на критических режимах нагрузки менее 25% - возможность переключения нагрузки на дизель генератор меньшей мощности (например, в ночное время).
Удаленный мониторинг параметров и управление ДЭС, входящих в состав энергоцентра
Возможен вывод основных параметров работы дизельных генераторов, входящих в состав энергокомплекса, на экран в помещение диспетчера/оператора:
- мониторинг параметров и управление ДГУ, определение местонахождения ДГУ с помощью системы ГЛОНАСС;
-
мониторинг параметров и управление ДГУ из любой точки мира с помощью беспроводной связи (GSM-модем);
-
мониторинг параметров и управление ДГУ с помощью проводных каналов связи, в т.ч. Internet;
-
все системы жизнеобеспечения работы ДГУ интегрируются в системы управления предприятием по протоколу MODBUS/RTU.
|
|
|
||||||||
|
|
|
||||||||
Дизель-генераторы и электростанции в в других городах
- Воронеж
- Домодедово
- Екатеринбург
- Ижевск
- Иркутск
- Казань
- Кемерово
- Краснодар
- Красноярск
- Курск
- Липецк
- Москва
- Мурманск
- Мытищи
- Нижний Новгород
- Нижний Тагил
- Новокузнецк
- Новосибирск
- Новый Уренгой
- Одинцово
- Омск
- Орел
- Пенза
- Пермь
- Петропавловск-Камчатский
- Ростов-на-Дону
- Рязань
- Самара
- Санкт-Петербург
- Саратов
- Севастополь
- Симферополь
- Смоленск
- Сочи
- Ставрополь
- Сургут
- Томск
- Тюмень
- Ульяновск
- Уфа
- Хабаровск
- Химки
- Челябинск
- Чита
- Якутск
- Ярославль
Варианты исполнения энергокомплексов

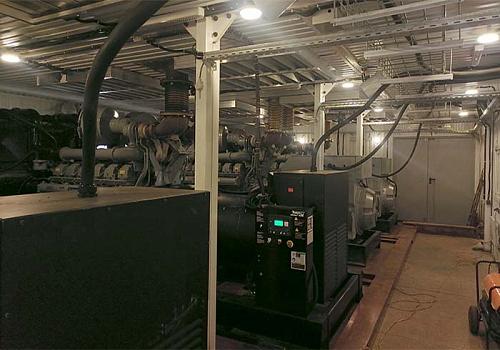

- Отрытое исполнение - установка ДЭС в подготовленном помещении, удовлетворяющем условиям эксплуатации.
- В модульном здании или нескольких модульных зданиях, изготовленных для монтажа в них дизельных генераторов:

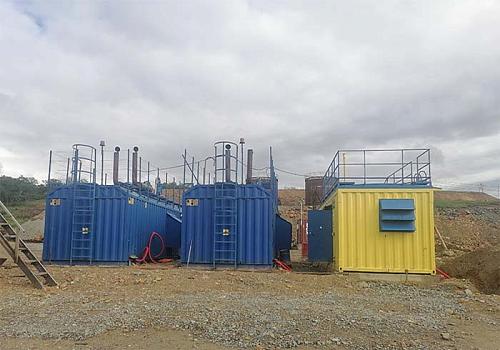

- В отдельно стоящих блок-контейнерах, автоматизированных по 3 степени.
- Комбинированное исполнение.
Пример: Дизельный энергоцентр мощностью 2000 кВт АД 2000-Т6300-3РБК в модульном здании
Вид со стороны:
Технические характеристики энергомодуля АД2000-Т6300-3РБК (2АД1000-Т6300-3РБК)
| Наименование | Характеристики |
|---|---|
| Назначение электростанции | использование в качестве основного или резервного (аварийного) источника электроэнергии |
| Блок-контейнер, состоящий из трех модулей с общими габаритами,м | 10,6 х 6,1 х 4 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ |
| Категория размещения по ГОСТ 150150-69 | 1 |
| Категория здания/помещения ДЭС станции по взрывопожарной и пожарной опасности по СП 12.13130.2009, НПБ 105-03 | В/В2 |
| Степень огнестойкости, ФЗ от 22 июля 2008г. №123-ФЗ | IV |
| Класс конструктивной пожарной опасности, ФЗ от 22 июля 2008г. №123-ФЗ | СО |
| Класс взрывоопасной зоны по ПУЭ | П-1 |
| Класс функциональной пожарной опасности, ФЗ от 22 июля 2008г. №123-ФЗ | Ф5.1 |
| Степень автоматизации по ГОСТ 53174-2008 | третья |
| Модель электроагрегата | 2АД 1000-Т6300-1Р |
| Мощность номинальная |
2х1000 кВт с возможностью параллельной работы |
| Модель двигателя | Mitsubishi S16R |
| Модель генератора | Leroy-Somer |
| Коэффициент мощности | 0,8 |
| Номинальное напряжение тока, В | 6300 |
| Род тока | переменный. трехфазный |
| Номинальная частота тока, Гц | 50 |
| Панель управления | ComAp AMF20 |
| Система пуска | DC 24 B |
| Бак топливный дополнительный, л | 4950 |
Доставка энергокомплекса ЭТРО в любой регион России
- на условиях самовывоза или силами ООО "ТД Электроагрегат", г. Новосибирск,
- на логистический склада покупателя или непосредственно на объект.
Дизельные генераторы и дополнительное оборудование энергомодуля размещаются в контейнерах (модульные здания также формируются из необходимого для каждого конкретного случая количества контейнеров), габаритные размеры которых позволяют транспортировать их автомобильным транспортом без получения дополнительных разрешительных документов.
- железнодорожным (на открытой платформе или в ж/д контейнере),
- морским или речным,
- авиационным,
- комбинированным, например, автомобильным транспортом до порта погрузки, затем морским транспортом, затем опять автомобильным до объекта.
Стоимость и сроки доставки зависят от многих факторов:
- расстояния,
- веса,
- габаритов энергоцентра,
- сезонности,
- вида транспорта и необходимости его смены в пути.
Установка, монтаж, пусконаладка и сдача в эксплуатацию дизельных энергоцентров ЭТРО
- изготовление модульного здания на производственной площадке АО "Электроагрегат",
- разборка модульного здания и транспортировка его на автомобиле (габаритные размеры блоков модульного здания позволяют перевозить их без получения дополнительных разрешений) на объект в г. Владивосток,
- монтаж двух электроустановок мощностью по 1 МВт каждая в предварительно собранное модульное здание,
- поэтапное проведение испытаний.
Гарантийное и послегарантийное обслуживание энергокомплексов ЭТРО
ООО "ТД Электроагрегат" имеет в всем составе сервисную службу, одной из задач которой является гарантийное обслуживание электроагрегатов ЭТРО.
Сервисное обслуживание выполняется как на территории сервисного центра, так и на месте установки энергомодуля; сервисные инженеры, входящие в состав мобильных бригад, выезжают на объекты, расположенные в любом регионе РФ.
Наличие собственного сервисного центра и нескольких мобильных бригад обеспечивают:
- гарантийные обязательства на все реализованные дизельные электростанции и генераторы, входящие в состав многоагрегатных энергокомплексов,
- техническую поддержку по любым вопросам работы дизель генератора; оперативное решение возникающих у заказчика проблем как дистанционно (телефон, скайп), так и с выездом на объект,
- постгарантийное обслуживание в полном объеме: техническое обслуживание, диагностика и ремонт, заказ оригинальных запасных частей и расходных материалов.
Сертификаты соответствия на передвижные дизельные электростанции и электроагрегаты ЭТРО контейнерного типа
контейнерного типа. Торговая марка "ЭТРО". Серийный выпуск.
Соответствует требованиям:
Технического регламента о требованиях пожарной безопасности (Федеральный закон от 22.07.2008 №123-ФЗ) II (вторая) степень огнестойкости блочного здания, С0 класс конструктивной безопасности блочного здания, Ф.5.1. классификация блочного здания по функциональной пожарной опасности блочного здания,В2 категория блочного здания по взрывопожарной и пожарной опасности.
Протокол исследований №СГИ-ПБ231-06/2021 от 08.06.2021
подтверждает, что продукция:
Электроагрегаты и электростанции дизельные, автоматизированные, контейнерного исполнения, торговая марка "ЭТРО" серийный выпуск, соответствует требованиям нормативных документов:
ГОСТ 30546.1-98, ГОСТ 30546.3-98, ГОСТ 30546.3-98 (исполнение сейсмостойкости (9) баллов по шкале MSK-64)
На основании: Протокола испытаний
Подтверждает, что продукция:
Здания мобильные (инвентарные) контейнерного типа, предназначенные для установки электроагрегатов и технологического оборудования. Торговая марка "ЭТРО" соответствует требованиям нормативных документов: ГОСТ Р 58760-2019
На основании: Протокола испытаний
